Vlastnosti Všeobecné informácie

Vlastnosti

• Kompaktný jednoduchý dizajn
• Malý inštalačný priestor
• Pre ISO prírubové výstupné prevodovky

Rozsah teplôt

• -30 °C až +100 °C (-22 °F až +212 °F)

Dizajn

• Jeden upínací náboj na jednom konci s integrovanou prírubou a adaptérovou prírubou na druhom konci
• Krátkodobé preťaženie až do 1,5-násobku menovitého krútiaceho momentu je prípustné.

Materiál

• Vlnovce: prvotriedna nehrdzavejúca oceľ
• Rozbočovače:
  do série 300 – hliník
  do série 1500 – oceľ
• Príruba adaptéra: oceľ

Vlastnosti

• Jednoduchá inštalácia
• Voliteľná perodrážka
• Kompenzuje axiálne a uhlové vychýlenie
• Prenos krútiaceho momentu 350 -50 000 Nm

Rozsah teplôt

• -30 °C to +280 °C (-22 °F to +536 °F)

Dizajn

• Dva presne opracované upínacie náboje s bočnými skrutkami a rozpernou doskou
• Pripojenie sady diskov pomocou objímok a vysokopevnostných skrutiek
• Od série 25 000 sa musia použiť montážne skrutky/superbolty

Materiál

• Sada diskov: vysoko elastická pružinová oceľ
• Náboje: vysokopevnostná oceľ
• Dištančná doska: vysokopevnostná oceľ

Koncept Stromag Vector® je založený na skúsenostiach, ktoré sme získali z najrozmanitejších oblastí použitia. Výsledkom je spojka, ktorá spája dva hriadele bez vôle.

Spojka sa vyznačuje radiálnym usporiadaním segmentov v kompaktnom prevedení. To uľahčuje inštaláciu a demontáž bez potreby premiestňovania pohonných jednotiek. Schopnosť vysoko flexibilnej spojky Stromag Vector® posunúť sa vo všetkých smeroch ju robí ideálnou pre aplikácie na motoroch namontovaných na pevných aj pružných ložiskách.

Vlastnosti:

• Látková vložka na absorbovanie vysokých nárazových zaťažení
• Vysoko flexibilné s progresívnou pružinovou charakteristikou
• Jednoduchosť inštalácie
• Veľký posun hriadeľa vo všetkých smeroch
• Radiálne namontovaný a demontovaný gumový prvok bez pohybu strojov
• Krátka montážna dĺžka

Technické vlastnosti :

• Typ montáže: flexibilná montáž, pevná montáž
• Maximálna rýchlosť: 1800 - 2300 ot./min
• Statický krútiaci moment: 6600 - 22 500 Nm

Spojka Stromag AFL-Periflex® VN je navrhnutá pre vyššie uhly vychýlenia kardanového hriadeľa až do 10°.

Prírubové ložisko je zvon, ktorý je namontovaný priamo na skrini dieselového motora. Axiálne montovateľná, zásuvná, vysoko flexibilná Stromag Periflex® VN Disc Coupling usporiadaná vo vnútri zvona prenáša krútiaci moment zo zotrvačníka na kardanový hriadeľ.

Použitie :

• Dieselové motory a agregáty

Vlastnosti :

• Kompaktný dizajn s vonkajším ložiskom a krytom zvona
• Vysoko flexibilné s lineárnou charakteristikou pružiny
• Absorbuje reakčné sily pochádzajúce z vychýlenia kardanového hriadeľa
• Uhol kardanu do 10°

 TECHNICKÉ ŠPECIFIKÁCIE

• Typ montáže: kardanový hriadeľ
• Maximálna rýchlosť: 1600 až 3000 ot./min
• Statický krútiaci moment:
• 1000 - 20000 Nm

Naša oceľová pružinová spojka od výrobcu STROMAG ponúka kompaktné riešenie prispôsobené na mieru akejkoľvek aplikácii v poľnohospodárstve, stavebníctve a priemysle.

Tlmí torzné vibrácie, znižuje rázové zaťaženie hnacieho ústrojenstva, a tým zlepšuje očakávanú životnosť komponentov hnacieho ústrojenstva a spoľahlivosť motora.

VLASTNOSTI:

• Najvyššia teplotná odolnosť do 150°C
• Šetrný štartovací proces vďaka dvojfázovej charakteristike pružiny
  • Dlhá životnosť
• Nižší hmotnostný moment zotrvačnosti
• Prispôsobiteľná torzná tuhosť podporovaná odborníkmi z TVA
• Verzia s vnútorným ložiskom pre aplikácie kardanového hriadeľa

TECHNICKÉ ŠPECIFIKÁCIE

• Typ montáže: pevná montáž
• Maximálna rýchlosť: až 3600 ot./min
• Statický krútiaci moment: krútiaci moment 4270 Nm

VLASTNOSTI.:

• vysoká torzná tuhosť
• nízka zotrvačnosť
• bez spätnej vôle
• nízka nerovnováha

MATERIÁL.:

• Disky: vysoko elastická pružinová oceľ
• Náboje a rozpera: hliník

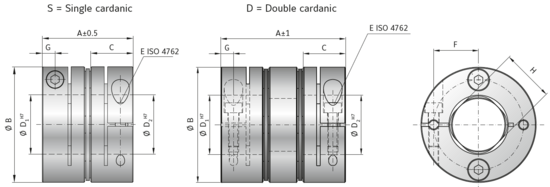

DIZAJN.:

• Dva presne opracované spojovacie náboje a presná rozpera,  namontované na pakety diskov pomocou vysokopevnostných skrutiek a podložiek.
• Dostupné aj ako jedno kardanové prevedenie.
